Belajar Network Diagram Project - Part 2

Assalamualaikum Wr.Wb.

Selamat Datang di A.R.T. tutorial ini melanjutkan tutorial Belajar Network Diagram Project - Part 1 yang sudah lamaaaaaaaaaaaaaaaaaaaa saya tulis.. tapi belum dilanjutin lagi. hehe. maaf..maaf.. saya sebenarnya bingung cara nulisnya.. karena ternyata Microsoft Visio 2003 tidak ada tools untuk menggambar network diagram. jadi sebagai gantinya, saya gunakan Microsoft Word untuk menggambar Network Diagram. kalian bisa gunakan kertas biasa untuk belajar, karena pada dasarnya Network diagram hanyalah untuk penghitungan waktu yang dibutuhkan untuk mengerjakan sebuah proyek.

oke kita mulai belajar network diagram. pada tutorial sebelumnya kita sudah mendapatkan tabel seperti ini, nah tugas kita sekarang membuat network diagram, untuk menghitung waktu pengerjaan project.

APT
anull3
ba1
ca3
db,c1
ed2
fd2
ge,f3
hg5
ig3
jh,i1

ok.. kita mulai dari baris tabel pertama. perhatikan tabel berikut:


APT
anull3

nah.. kamu lihat.. project (a) tidak mempunyai pre-project dengan waktu 3 minggu. maka kita gambarkan network digaramnya seperti ini. kamu bisa membuatnya di kerta oret-oretan.







dari gambar diatas.. maka dapat digambarkan disini.. buletan pertama itu adalah Even Pembuka dan buletan kedua itu adalah Even Penutup. kemudian panah menununjukkan arah jalur project melalui even mana. karena nantinya akan banyak even, jadi penentuan arah panah sangat penting. Angka 3 adalah waktu pembuatan project dan simbol A adalah simbol kegiatan project yang ada di Soal.

oke lanjut.. di baris tabel kedua dan ketiga kita ada:


APT
anull3
ba1
ca3

perhatikan di tabel diatas, project B mempunyai pre-project A dengan Timing 1. project C mempunyai preproject A dengan Timing 3. nah loh? kok ada dua kegiatan dengan 2 pre-project yang sama? jangan bingung, jadi cara penggambarannya seperti ini.













nah dari gambar diatas.. kita buka 2 cabang B dan C. dengan waktu B = 1 Minggu dan C = 3 Minggu. nah sekarang kita lanjut ke baris tabel keempat.


APT
anull3
ba1
ca3
db,c2

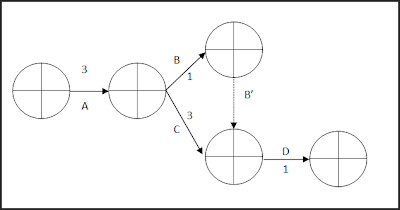

dari tabel baris keempat.. projek D mempunyai Pre-Project B dan C. nah loh.. gimana cara gambarnya yah??.. jangan binggung, jika ketemu masalah seperti ini, kita menyebutnya dengan Dummy. - Dummy Muncul, jika 1 Project mempunyai 2 Preproject. jadi cara pengambaranya, kamu gambar panah putus-putus. kamu tentukan arah panah tersebut mau keatas atau kebawah. kira-kira seperti ini:












kalau arah Panah kamu tentukan Keatas, maka project akan lanjut melalui Even B. jika kamu pilih kebawah maka project akan lanjut ke Even C. sebenarnya sama saja, mau dipilih Bawah atau Atas, karena hasilnya akan sama saja. yang membedakan adalah, jika kamu tunjuk panah ketas, maka kamu tulis C' (C aksen) jika kamu tunjuk kebawah maka kamu tulis B' (B Aksen). terus project D, ditaro dimana? karena kita memilih panah bawah.. maka kita taruh di samping Even C.



next selanjutnya di baris tabel kelima dan keenam. kita ada:


APT
anull3
ba1
ca3
db,c2
ed1
fd2

oke di tabel kelima dan keenam kita mempunyai Dummy lagi. pasti dah paham kan buatnya. tinggal dibagi dua lagi. saya tetap menggunakan panah bawah, supaya enak menghitungnya.













di tabel 6, langsung saja yah.. saya rasa pasti dah ngerti..

APT
anull3
ba1
ca3
db,c2
ed1
fd2
ge,f3


karena project G mempunya pre-project E dan F, dan panah dummy menunjukkan ke Even F. maka project G dilanjutkan disampung Project F.












nah sekarang masuk ke project H dan I.


APT
anull3
ba1
ca3
db,c2
ed1
fd2
ge,f3
hg5
ig3

karena H dan I mempunyai Pre Project G. maka akan kita buat Dummy-nya Lagi.












terakhir project J dengan Timing 1. hasil gambarnya seperti ini.











nah beres.. oke.. sampai sini dulu yah. pahamin dulu cara gambar network diagramnya. nanti kita baru ngehitung estimasi waktu yang dibutuhkan untuk menghitung projectnya. See Ya..
